قد تبدو زجاجة الفولاذ المقاوم للصدأ بسيطة من الخارج، لكن الاحتفاظ بالمشروب ساخنًا أو باردًا لساعاتٍ يتطلّب أكثر بكثيرٍ من إضافة جدارٍ ثانٍ وشفط الهواء.
العزلة الفراغية الحقيقية تتعلّق بشيءٍ واحدٍ فقط:
التحكّم في انتقال الحرارة.
وإنشاء الفراغ ليس سوى جزءٍ واحدٍ من تلك العملية.
ولفهم سبب تميُّز بعض الزجاجات المعزَّلة بأداءٍ أفضل واستقرارٍ أطول، يساعدنا النظر إلى ما يحدث فعليًّا بين الجدارين اللذين من الفولاذ المقاوم للصدأ.
أولًا: كيف تنتقل الحرارة؟
تنقل الحرارة بثلاث طرق رئيسية: التوصيل والحمل والإشعاع .
التوصيل يحدث عندما تنتقل الحرارة عبر التماس المباشر بين المواد.
التبريد يحدث عندما تحمل الهواء أو السائل المتحرك الحرارة.
إشعاعي ينقل الحرارة عبر الطاقة الكهرومغناطيسية ويمكن أن يحدث حتى عبر الفراغ.
لهذا السبب لا يعني الفراغ غياب انتقال الحرارة تمامًا. بل يقلل انتقال الحرارة عبر توصيل الغاز وحمله بشكل كبير، لكن مسارات التوصيل الصلبة والإشعاع الحراري تبقى موجودة.
وبالتالي، فإن الزجاجة العازلة المصممة جيدًا تحتاج إلى إدارة هذه الآليات الثلاث معًا، بدلًا من مجرد «إزالة الهواء».
الفراغ ليس الخطوة الأولى
قبل إنشاء الفراغ، يجب أولًا أن تمتلك الزجاجة تركيبًا ثنائي الجدار مُنفَّذًا بدقة.
يتم تركيب القشرتين الداخليّة والخارجية المصنوعتين من الفولاذ المقاوم للصدأ معًا، ثم تلي ذلك عمليات الانضمام المهمة مثل لحام الفوهة ولحام القاعدة. ولا يمكن إزالة الهواء من تجويف ما بين الجدارين إلا بعد إنشاء تجويف محكم الإغلاق بينهما.
وبصورة مبسَّطة، تبدو هذه العملية كالتالي:
- تشكيل وتثبيت الغلافين الداخلي والخارجي
- لحام الفوهة والقاعدة
- إنشاء التجويف ذي الجدارين
- التنظيف والتجفيف

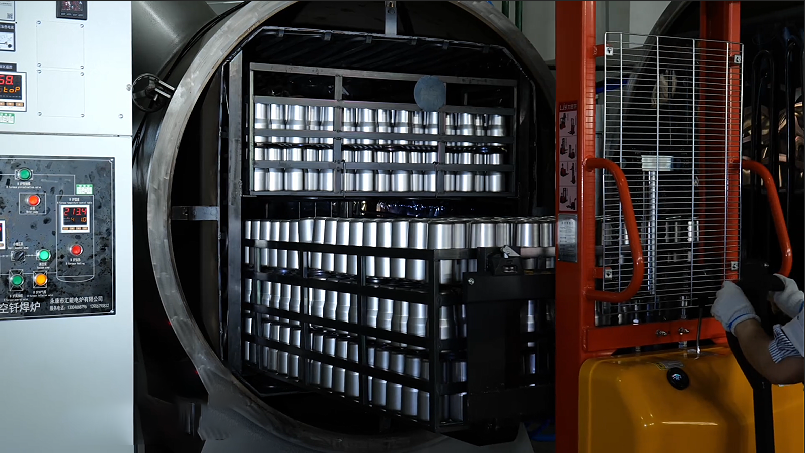

- استخراج الفراغ وإغلاقه
- تحقيق استقرار الفراغ
- التحقق من الأداء الحراري
كل خطوة تؤثر في ما يليها.
فعلى سبيل المثال، قد يؤدي ضعف التحكم في الأبعاد إلى صعوبة أكبر في عملية اللحام. كما قد يسمح الالتحام أو الإغلاق الضعيف بدخول الهواء لاحقًا إلى المساحة الخالية من الهواء. وقد تؤثر الرطوبة أو التلوث أيضًا على استقرار البيئة ذات الضغط المنخفض.
ولهذا السبب لا يمكن فصل أداء العزل عن جودة التصنيع.
ما الذي يتغير فعليًّا عند إزالة الهواء؟
وبمجرد إزالة معظم الغاز الموجود بين الجدارين، يصبح عدد جزيئات الغاز المتاحة لنقل الحرارة أقل بكثير.
النتيجة هي توصيل أقل للغاز وحمل حراري تنازلي ملحوظ .
وهذا يُبطئ بشكل كبير إحدى الطرق الرئيسية التي تنتقل بها الحرارة عادةً من الجدار الداخلي نحو البيئة الخارجية، أو في الاتجاه المعاكس عند الحفاظ على برودة المشروب.
ولكن المهمة لم تنتهِ بعد.
يمكن إنشاء فراغ بنجاح أثناء التصنيع، ومع ذلك قد يصبح أقل فعالية لاحقًا.
إن إنشاء الفراغ أمرٌ واحد، أما الحفاظ عليه فهو أمرٌ آخر.
قد تتأثر الاستقرار طويل الأمد للفضاء المفرغ بعدة عوامل.
قد تبقى غازات متبقية بعد معالجة الفراغ. وقد تبقى الرطوبة أو الملوثات على الأسطح الداخلية. كما قد تطلق المواد نفسها كميات صغيرة من الغاز بمرور الوقت، وهي ظاهرة تُعرف باسم الانبعاث الغازي الانبعاث الغازي.
ولهذا السبب تكتسب عملية التنظيف والتجفيف قبل معالجة الفراغ أهمية بالغة.
ولهذا السبب أيضًا لا ينبغي أن تتوقف تقييمات زجاجة العزل المفرغة عند طرح السؤال:
"هل تم إنشاء فراغ؟"
والسؤال الأفضل هو:
"هل يمكن أن يبقى الفراغ مستقرًّا طوال العمر المتوقع للمنتج؟"

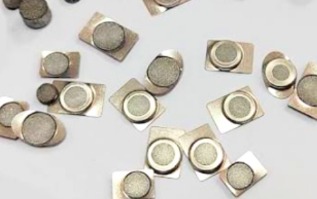

ما وظيفة العامل الماص؟
العامل الماص هو مكوِّن صغير يوضع داخل الفراغ بين الجدارين الداخلي والخارجي.
وظيفته ليست إنشاء الفراغ.
بل يساعد في امتصاص بعض الغازات المتبقية أو الغازات التي قد تتحرر لاحقًا، داعمًا بذلك بيئة الضغط المنخفض داخل البنية ذات الجدارين.
وهو مكوِّن صغير، لكنه يجسِّد مبدأً مهمًّا في العزل بالفراغ:
الأداء الحراري على المدى الطويل يتوقَّف على الحفاظ على النظام، وليس فقط على إنشائه.
كما أن العامل الماص لا يمكنه تعويض سوء اللحام أو التسرب أو عدم استقرار عملية التصنيع. فهو يعمل كجزءٍ من نظام العزل الكلي.
إيجاد الفراغ لا يعني بالضرورة التأكُّد من الأداء.
بعد معالجة التفريغ، لا يزال هناك سؤالٌ بالغ الأهمية:
هل تحقِّق الزجاجة المُنتَجة فعليًّا العزل الحراري المطلوب؟
وهذا يتطلب التحقق منه.
وتتكوَّن العملية الأصلية لتصنيع الزجاجة، الموضَّحة في هذا الدليل، من فحص حراري بعد استخراج التفريغ للكشف عن انتقال الحرارة غير الطبيعي والتحقق من أداء العزل.
وهذا التمييز مهمٌّ لأن وجود عملية تفريغ لا يضمن تلقائيًّا أداء العزل الحراري لكل زجاجة مُنتَجة.
وبالتالي، فإن التحقق من الأداء يكتسب أهميةً مماثلةً لأهمية قدرة العملية نفسها بالنسبة لفريق تطوير المنتجات وفريق الشراء.
وينبغي أن يكون المورِّد قادرًا على شرح ليس فقط كيفية إنشاء التفريغ ، ولكن أيضا بل أيضًا كيفية التحقق من أداء العزل في الزجاجة المُنتَجة نهائياً .
إذن ما الذي يحدِّد أداء العزل فعليًّا؟
لا توجد مكوّنٌ واحدٌ أو خطوة تصنيع واحدة تجعل الزجاجة «معزولةً جيدًا».
الأداء ينتج عن تفاعل النظام بأكمله:
الهيكل ذي الجدارين → التحكم في الأبعاد → سلامة اللحام والختم → إنشاء الفراغ → ثبات الفراغ → التحقق الحراري.
وهذا يفسّر أيضًا لماذا قد تختلف أداء زجاجتين تبدوان متشابهتين من الخارج.
مواصفات المادة مهمة.
جودة الفراغ مهمة.
عملية اللحام مهمة.
النظافة والتحكم في العملية مهمان.
والتحقق من الأداء مهمٌّ أيضًا.
وبالتالي، فإن أفضل أداء عازل لا يُ logَّ بفضل ميزة واحدة فقط، بل يُبنى عبر نظام تصنيع خاضع للرقابة.
ما الأسئلة التي ينبغي أن يطرحها فريق المنتج وفريق التوريد؟
عند تقييم زجاجة من الفولاذ المقاوم للصدأ معزولة، فإن المواصفات مثل السعة ودرجة الفولاذ المقاوم للصدأ ودرجة الاحتفاظ بالحرارة المستهدفة تُعد أمورًا مهمة.
إلا أن المشترين ومطوري المنتجات يمكنهم أيضًا التعمق أكثر.
بدلًا من طرح سؤالٍ وحيدٍ فقط:
«هل هذه زجاجة ذات جدارين مفرغة؟»
فكر في طرح السؤال التالي:
كيف يتم التحكم في البنية ذات الجدارين؟
كيف تتم معايرة اللحام والختم؟
كيف يتم إنشاء الفراغ والحفاظ عليه؟
كيف تُجرى الاختبارات النهائية للأداء الحراري؟
توفر تلك الأسئلة صورة أوضح بكثير عن مدى اعتمادية انتقال المنتج من العينة المعتمدة إلى الإنتاج المنتظم.
العزل المفرغ نظامٌ متكاملٌ
الفكرة الأساسية وراء العزل بالفراغ بسيطة: تقليل المسارات التي يمكن أن ينتقل عبرها الحرارة.
أما تنفيذ هذه الفكرة بشكلٍ متسق في الإنتاج الضخم فهو أكثر تعقيدًا بكثير.
إن هيكل الجدار المزدوج، واللحام، والنظافة، وعملية التفريغ، واستقرار الفراغ، والتحقق النهائي، كلُّها تعمل معًا كوحدة واحدة.
وهذا ما يحوِّل وعاءً من الفولاذ المقاوم للصدأ إلى منتج عازلٍ موثوقٍ به.
